一、概述

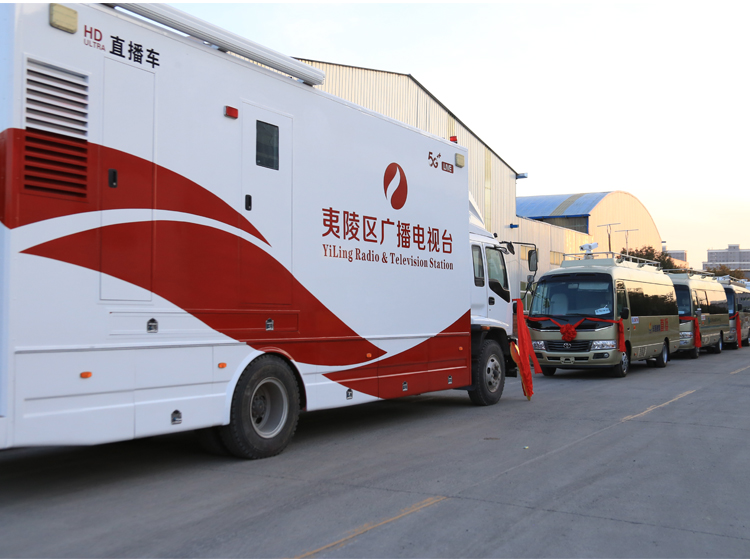

电视转播车应具有室内直播间的所有功能,以全向数字微波或者4G、图传和无线传输相结合作为传输方式,独立完成视频节目的录播、直播和传输,移动直播和传输,能成室内外场地的现场直播、转播,是一个移动演播室。
该项目包括音视传输系统、音频直播系统、监视系统、动力及电源系统、时钟系统以及其它系统。整个系统可方便的进行现场直播、移动直播和现场扩声等活动,同时具备音频线路噪声隔离处理。除此之外,系统设计还充分考虑电台业务发展的需要,在设备的选型方面,采用当今世界广播业先进、成熟、可靠的技术和产品,使系统达到国内高标准水平,同时预留升级空间。
摄像机
车上的摄像机是按照不同的制作要求配备的。根据导演的意图,摄像机安置在现场不同的位置。摄像机输出的电视信号通过电缆送到转播车上。
视频切换器
具有多路电视信号输入和一路以上输出,可以对两路或者两路以上的视频信号进行多层次画面的特技组合,以供导演进行有选择的切换。
微波发射设备
经切换器输出的信号,通过电缆送给架设在制高点上的微波发射机,微波发射机将电视信号调制后,由微波发射天线将电波直接发射给架在电视中心楼顶上的微波接收设备,经解调后的信号送电视播出中心。
录像机
切换输出的信号同样也送给录像机,它可以对节目进行不间断的录制,并能进行各种现场编辑工作。在体育节目转播中配备的慢动作控制盒,可以遥控录像机进行慢动作重放。
同步机
产生各种定时和基准信号,使各电视设备的扫描系统同步地进行工作。
音响设备
包括传声器、调音台、录音机、音频插口板、音频分配器等。现场的节目声,由传声器转变成电信号,然后通过音频电缆送到转播车上,再经过音频插口板、音频分配器送给录像机、微波发射机和监听扬声器。
监视系统
每台摄像机都相应地在车上配有 1台监视器,供导演选择画面和技术人员监视技术质量用。
通话系统
在节目制作的过程中,为了确保导演指挥和各岗位人员协调工作,必须配备专用的有线和无线通话系统。
供电系统
一般由外接市电和车内自带的发电机供电。空调系统要确保车内的工作条件和设备的稳定。
